| 常见需求 / 痛点 | 传统设备缺少可视化和联网能力 | 外设多，转接板和线束复杂 | 不同项目屏幕方案不统一 | 现场部署需要网络与移动通信 | 设备需要更易维护的运行状态反馈 |
|---|---|---|---|---|---|
| MTB-813E 对应能力 | RK3288 平台 + 多显示接口 + Android 7.1/11 / Linux | 8×USB2.0、2×RS232、2×RS485、8×GPIO | HDMI、EDP、MIPI_DSI、双八 LVDS | RJ45、WiFi&BT、Mini PCIe / LCC 4G 模块扩展 | 复位按键、红绿双色指示灯、CPU 看门狗 |
| 客户价值 | 帮助设备从单机控制升级为可交互、可联网的智能终端 | 减少外接转接，方便统一连接扫码器、读卡器、传感器和控制板 | 适配多种显示屏方案，降低屏幕切换和整机开发成本 | 支持数据上传、远程维护和移动联网场景 | 提升现场调试、状态识别和维护便利性 |
| 型号 | MTB-813E-L01 |
|---|---|
| DDR3 | 2GB |
| eMMC | 8GB |
| 电源 | DC 12V |
| LAN | 1 |
| RS232 | 2 |
| RS485 | 2 |
| LTE | Minipcie 插座 |
| 工作温度 | 0~60℃ |
| 类别 | 规格 |
|---|---|

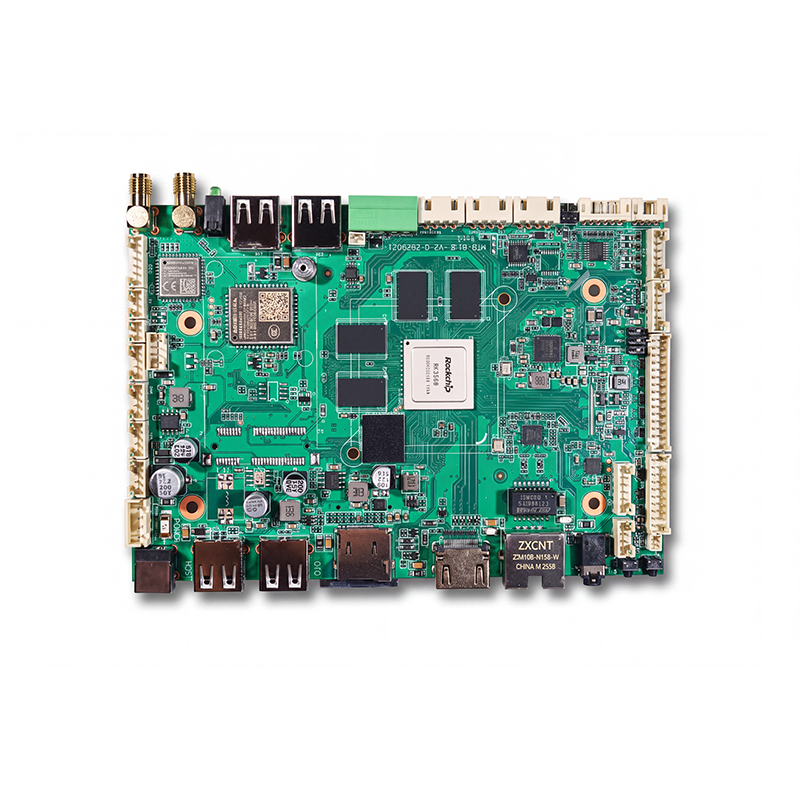

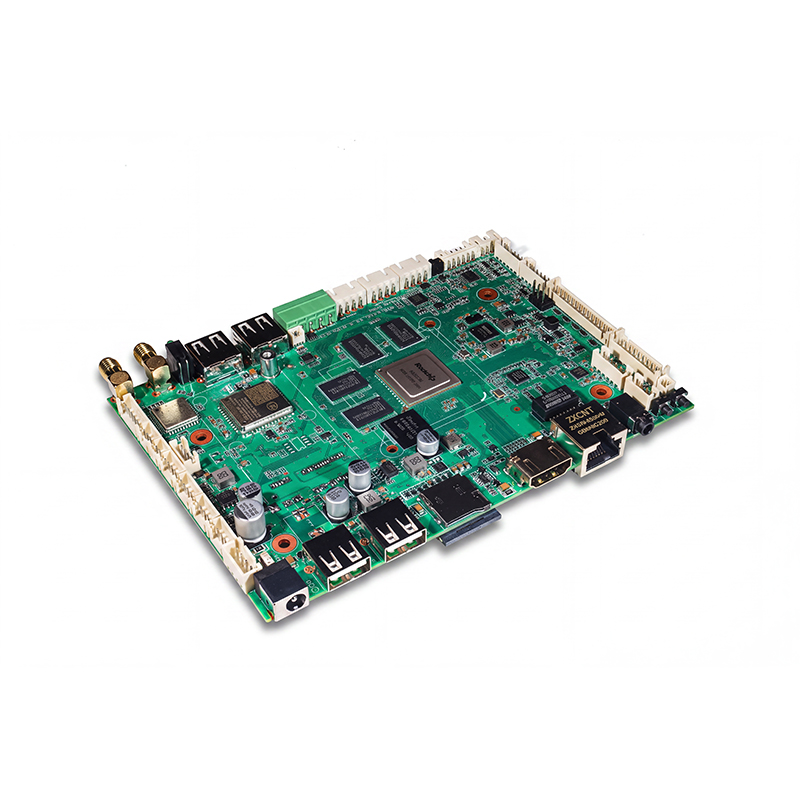

| 处理器 | RK3288 四核 Cortex-A17，最高 1.8GHz |
| 内存 / 存储 | DDR3 2GB；8GB eMMC，可扩展 32GB/64GB |
| 显示 | HDMI、EDP、MIPI_DSI、双八 LVDS |
| 外设接口 | 8×USB2.0、2×RS232、2×RS485、8×GPIO |
| 网络通信 | 1×RJ45 10M/100Mbps、WiFi&BT、4G 模块扩展 |
| 系统 | Android 7.1/11 / Linux |
| 供电 / 环境 | DC 12V/24V；0℃~60℃，0%~90%RH，非冷凝 |

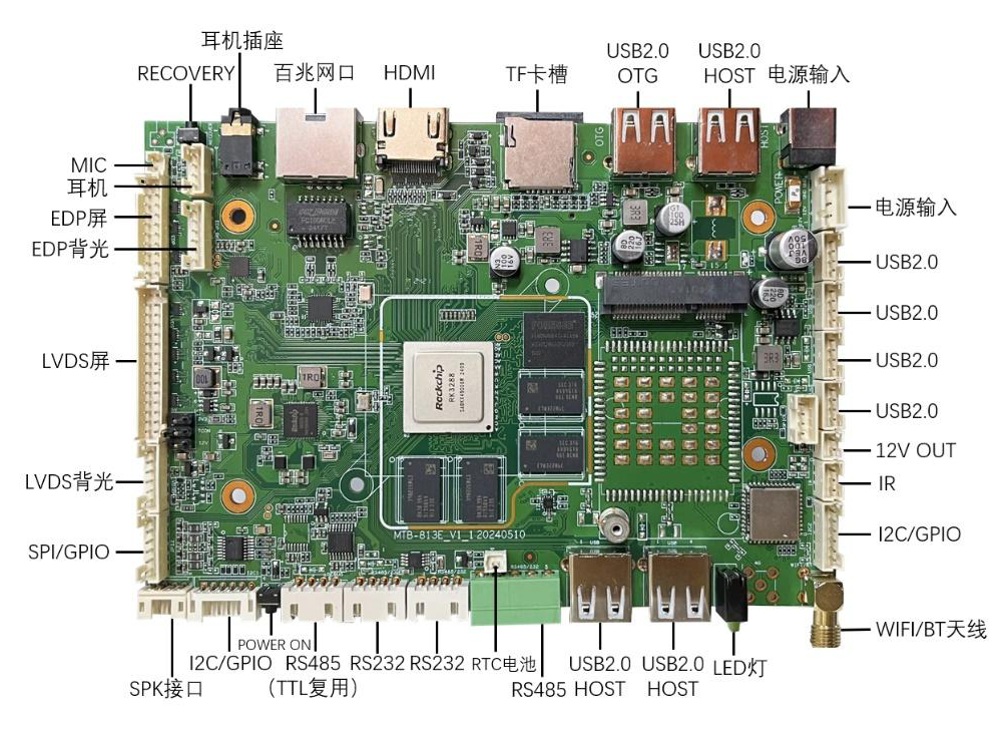

| 接口方向 | 显示接口 | USB / 串口 | GPIO / 控制 | 网络通信 | 电源与维护 |
|---|---|---|---|---|---|
| 规格来源 | HDMI、EDP、MIPI_DSI、双八 LVDS | USB-OTG、USB-HOST、USB2.0 插针；2×RS232、2×RS485 | 8×GPIO，其中 4 路与 SPI 复用，2 路与 I2C 复用 | RJ45 10M/100Mbps、WiFi&BT、Mini PCIe / LCC 4G 模块扩展 | DC 12V/24V、复位按键、双色指示灯、CPU 看门狗 |
| 客户价值 | 适配不同尺寸和结构的显示屏，降低屏幕切换方案难度。 | 便于连接扫码器、读卡器、打印机、传感器、控制板和工控外设。 | 支持更多基础控制、状态采集和外设扩展需求。 | 适合设备联网、数据上传、远程维护和移动通信扩展。 | 提升整机集成、现场调试和后续维护便利性。 |
| 型号 | MTB-813E-L01 |
|---|---|
| DDR3 | 2GB |
| eMMC | 8GB |
| 电源 | DC 12V |
| LAN | 1 |
| RS232 | 2 |
| RS485 | 2 |
| LTE | Minipcie 插座 |
| 工作温度 | 0~60℃ |
| 类型 | 4G 模块 | 4G 模块 |
|---|---|---|
| 型号 | EC200M-CN | EC200A-CN |
| 描述 | 中国大陆、Cat1、分集、Minipcie | 中国大陆、Cat4、分集、Minipcie |
| 流程 | 1. 需求沟通 | 2. 接口确认 | 3. 样板测试 | 4. 系统适配 | 5. 批量导入 |
|---|---|---|---|---|---|
| 内容 | 确认应用场景、显示方式、外设数量、网络环境和系统需求 | 根据显示、USB、串口、网络、电源和通信方式确认配置 | 提供样板进行功能验证、软件适配和结构评估 | 配合 Android / Linux 系统、接口和通信模块联调 | 进入小批量试产与批量项目交付 |
| 客户价值 | 快速判断主板平台是否匹配项目 | 降低选型错误和重复改板风险 | 缩短项目验证周期 | 加快应用开发和现场部署 | 推动项目从样板走向稳定落地 |
| 搭配方向 | 触控显示屏 / 工业屏 | 4G 通信模块 | 串口外设 / 传感器 | 电源适配器 / 天线 / 线束 |
|---|---|---|---|---|
| 适合项目 | 工业 HMI、信息查询、自助终端 | 户外柜体、移动联网设备、布线困难场景 | 工控采集、设备控制、智能柜 | 样板验证与批量交付 |
| 客户价值 | 快速形成完整人机交互入口 | 提升网络部署灵活性 | 通过 RS232 / RS485 / GPIO 完成设备连接 | 让整机配套更完整，交付更省心 |
